通風控製係統

實驗室的氣流控製經過將近四十年的發展由初的定風量係統經曆了雙穩定，變風量，直至今日發展為自適應控製係統，從實驗室的安全性，節能性以及係統控製都得到了的發展。

定風量控製（CAV）

CAV出現於上世紀40年代，無論通風櫃的調節窗開度如何，風量始終保持一定。係統特性，控製簡單，但麵風速不會隨著調節窗位置不斷變化

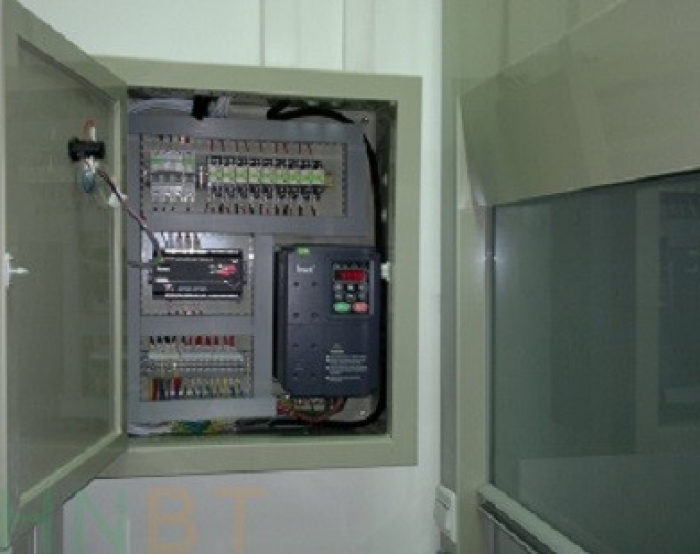

1) 通風櫃 變頻器；

2) 通風櫃 PLC專用風量控製器；

3) 通風櫃 液晶麵板開關；

排風係統控製說明：

        信號采集：觸控通風櫃液晶麵板風機開關，開關信號一路給風閥控製繼電器，開啟風閥。另一路開關信號給PLC程控器輸入點。關閉時風閥繼電器斷電，風閥關閉，PLC信號斷開。

        信號處理：PLC專用風量控製器（專利設計），根據輸入點信號，確定開啟台數，把台數轉換成對應台數模擬量信號，通模擬量信號切換變頻器按相應段速運行。控製器可選擇8點及16點輸入控製

        風機控製：變頻器每一段速頻率，根據控製器8點或16點旋鈕調節，從而達到跟具不同開啟數量實現風機的不同轉速，達到不同排風量

變風量控製（VAV）

       隨著技術的不斷發展，出現了變風量控製係統。變風量控製可以通過通風櫃的開度變化調節係統送、排風量。從而保障無論調節窗開度如何，始終可以控製通風櫃的風速。係統安全性高，適應性強，可以在保障安全的前提下降低能耗。

實驗室通風氣流控製係統采用管道實測風量和需求風量對比控製方式，直接測量並在彩色液晶顯示屏上顯示當前平均（jun1）麵風速及風閥開度狀態，當前櫃體溫度，視窗高度，人體感應狀態，自動視窗控製狀態等。自動調節風量以恒定不同狀態下的安風速。不安全的條件下，聲音及數字顯示報警。有人、無人操作狀態下，麵風速自動切換。通風櫃門全關閉時維持小排風量，1500MM 通風櫃為 300CMH。通風櫃視窗超限高報警。通風櫃內溫度超限報警。延時自動關機，可在操作者離開後按設定時間排風後自動關閉係統，安全方便節能。通風櫃不使用時閥門全部關閉。意外發生時有緊急排放功能。控製模塊支持 Modbus 通用網絡協議，可與樓宇智能集中監控係統對接。控製麵板上的 MAX（緊急）按鈕總能夠將風量設定為大風量，無論風速設定值是多少和拉窗的位置。

技術參數

     （1)排風櫃的操作麵開啟區域，平均麵風速達到公認的安風速範圍：0.5±0.05 m/s；

     （2)麵風速控製係統持續地監測通風櫃實際排風量，根據視窗高度計算出視窗開口麵積的平均麵風速，當排風管道壓力變化或視窗高度發生變化時,係統在≤1S 的時間做出反應，及時調整風閥開度保持視窗開口麵積的平均麵風速穩定。

     （3)每個排風櫃的頂部的變風量排風閥，均有控製排風量的【風量傳感器/變風量控製閥門與執行係統】，該變風量閥的響應時間應該優於《中華人民共和國建設工業行業標準 JG/T-222-2007》之規定（<1 秒鍾）。（4)實驗室內隻有通風、空調係統運轉時（無其他儀器運轉）噪音低於 55 分貝。

三、通風櫃 VAV 變風量控製係統配置說明

       1， 變風量蝶閥：流量反饋型變風量蝶閥，<3 秒時間內完成調節風量。PPS 工程塑料閥體，高可靠性。

       2， VAV 控製麵板：4.7 寸彩色液晶觸摸麵板，麵風速的測量與控製、照明和插座電源的控製等，蝶閥麵風速控製。

       3， 調節窗位移傳感器：技術參數電源工作電壓功耗 AC 24 V ±15 %<0.5W 功能數據輸出電壓 DC 0…10V 測量範圍 1000m。

       4， 區域存在傳感器（選配）：區域存在傳感器適用於通風櫃麵風速控製係統與自動門高控製係統或其它場合的人體存在探測。

       5， 門控係統（選配）：包含電機，障礙檢測光電，腳踏開關等附件

四、變風量控製係統元器件的說明

1.通風櫃監控麵板全液晶觸摸顯示，實時顯示當前通風櫃的風量 ；一鍵“緊急排風”控製按鍵“正常”狀態的通風櫃指示燈風量過低時“警示”狀態顯示及聲音警報具備“消音”按鈕，單台通風櫃具有待機及夜間模式運行，可手動將通風櫃切換至小風量運行降低能耗，所有參數可就地設置，液晶顯示有調整相應指示，且進入界麵設置密碼保護避免誤操作；日光燈啟停控製按鈕電源開關按鈕網絡務接口

2.VAV 變風量排風閥變風量蝶閥受控於通風櫃控製器，變風量蝶閥閥體采用模具高溫擠壓一體成型製作而成，滿足實驗室防火要求閥體采用高強度耐腐蝕材料精密製造而成，專為有機/無機通風櫃排風設計高速執行器，在 3 秒內的快速響應及調整時間風量控製範圍 1：16量反饋型變風量蝶閥噪音：低噪設計達到或優於 ASHRAE 噪音標準具備標準通訊協議接口

3.調節門位移傳感器高精度電阻製造而成，測量精度±0.2%測量範圍 0‐1M 響應時間＜1ms；模擬輸出 0‐5VDC 信號
