通风控制系统

实验室的气流控制经过将近四十年的发展由初的定风量系统经历了双稳定，变风量，直至今日发展为自适应控制系统，从实验室的安全性，节能性以及系统控制都得到了的发展。

定风量控制（CAV）

CAV出现于上世纪40年代，无论通风柜的调节窗开度如何，风量始终保持一定。系统特性，控制简单，但面风速不会随着调节窗位置不断变化

1) 通风柜 变频器；

2) 通风柜 PLC专用风量控制器；

3) 通风柜 液晶面板开关；

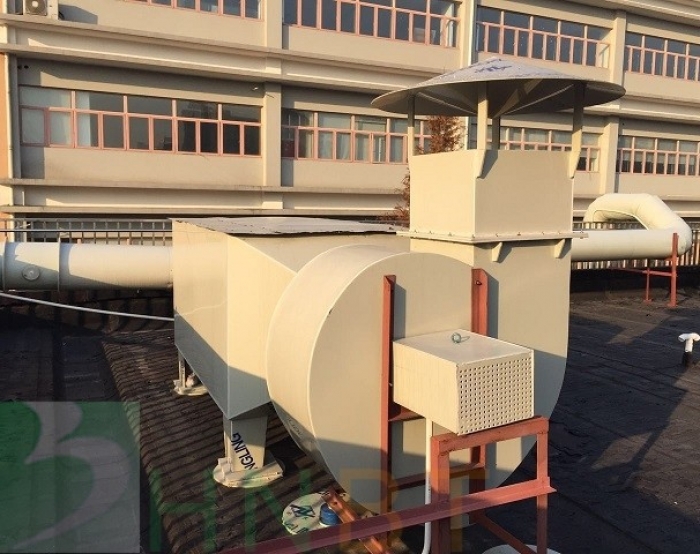

排风系统控制说明：

        信号采集：触控通风柜液晶面板风机开关，开关信号一路给风阀控制继电器，开启风阀。另一路开关信号给PLC程控器输入点。关闭时风阀继电器断电，风阀关闭，PLC信号断开。

        信号处理：PLC专用风量控制器（专利设计），根据输入点信号，确定开启台数，把台数转换成对应台数模拟量信号，通模拟量信号切换变频器按相应段速运行。控制器可选择8点及16点输入控制

        风机控制：变频器每一段速频率，根据控制器8点或16点旋钮调节，从而达到跟具不同开启数量实现风机的不同转速，达到不同排风量

变风量控制（VAV）

       随着技术的不断发展，出现了变风量控制系统。变风量控制可以通过通风柜的开度变化调节系统送、排风量。从而保障无论调节窗开度如何，始终可以控制通风柜的风速。系统安全性高，适应性强，可以在保障安全的前提下降低能耗。

实验室通风气流控制系统采用管道实测风量和需求风量对比控制方式，直接测量并在彩色液晶显示屏上显示当前平均面风速及风阀开度状态，当前柜体温度，视窗高度，人体感应状态，自动视窗控制状态等。自动调节风量以恒定不同状态下的安风速。不安全的条件下，声音及数字显示报警。有人、无人操作状态下，面风速自动切换。通风柜门全关闭时维持小排风量，1500MM 通风柜为 300CMH。通风柜视窗超限高报警。通风柜内温度超限报警。延时自动关机，可在操作者离开后按设定时间排风后自动关闭系统，安全方便节能。通风柜不使用时阀门全部关闭。意外发生时有紧急排放功能。控制模块支持 Modbus 通用网络协议，可与楼宇智能集中监控系统对接。控制面板上的 MAX（紧急）按钮总能够将风量设定为大风量，无论风速设定值是多少和拉窗的位置。

技术参数

     （1)排风柜的操作面开启区域，平均（jun1）面风速达到公认的安风速范围：0.5±0.05 m/s；

     （2)面风速控制系统持续地监测通风柜实际排风量，根据视窗高度计算出视窗开口面积的平均面风速，当排风管道压力变化或视窗高度发生变化时,系统在≤1S 的时间做出反应，及时调整风阀开度保持视窗开口面积的平均面风速稳定。

     （3)每个排风柜的顶部的变风量排风阀，均有控制排风量的【风量传感器/变风量控制阀门与执行系统】，该变风量阀的响应时间应该优于《中华人民共和国建设工业行业标准 JG/T-222-2007》之规定（<1 秒钟）。（4)实验室内只有通风、空调系统运转时（无其他仪器运转）噪音低于 55 分贝。

三、通风柜 VAV 变风量控制系统配置说明

       1， 变风量蝶阀：流量反馈型变风量蝶阀，<3 秒时间内完成调节风量。PPS 工程塑料阀体，高可靠性。

       2， VAV 控制面板：4.7 寸彩色液晶触摸面板，面风速的测量与控制、照明和插座电源的控制等，蝶阀面风速控制。

       3， 调节窗位移传感器：技术参数电源工作电压功耗 AC 24 V ±15 %<0.5W 功能数据输出电压 DC 0…10V 测量范围 1000m。

       4， 区域存在传感器（选配）：区域存在传感器适用于通风柜面风速控制系统与自动门高控制系统或其它场合的人体存在探测。

       5， 门控系统（选配）：包含电机，障碍检测光电，脚踏开关等附件

四、变风量控制系统元器件的说明

1.通风柜监控面板全液晶触摸显示，实时显示当前通风柜的风量 ；一键“紧急排风”控制按键“正常”状态的通风柜指示灯风量过低时“警示”状态显示及声音警报具备“消音”按钮，单台通风柜具有待机及夜间模式运行，可手动将通风柜切换至小风量运行降低能耗，所有参数可就地设置，液晶显示有调整相应指示，且进入界面设置密码保护避免误操作；日光灯启停控制按钮电源开关按钮网络务接口

2.VAV 变风量排风阀变风量蝶阀受控于通风柜控制器，变风量蝶阀阀体采用模具高温挤压一体成型制作而成，满足实验室防火要求阀体采用高强度耐腐蚀材料精密制造而成，专为有机/无机通风柜排风设计高速执行器，在 3 秒内的快速响应及调整时间风量控制范围 1：16量反馈型变风量蝶阀噪音：低噪设计达到或优于 ASHRAE 噪音标准具备标准通讯协议接口

3.调节门位移传感器高精度电阻制造而成，测量精度±0.2%测量范围 0‐1M 响应时间＜1ms；模拟输出 0‐5VDC 信号
