气体管路：指气瓶至仪器终端之间连接管线，一般有气体切换装置-减压装置-阀门-管线-过滤器-报警器-终端箱-调节阀等部分组成，输送气体为实验室仪器（色谱、原子吸收等）用气、高纯气体，洛可特在建设和设计实验室气路工程有丰富的项目经验，可以为广大客户完成安全先进的实验室气体输送设计和建设。

实验室气体的供气方式

       采用中压供气，二级减压的供气方式，气瓶气体压力为12.5MPa,经一级减压后为1MPa(管路压力1MPa),送至用气点，经二级减压后为0.3~0.5 MPa(根据仪器需求)送至仪器，供气压力比较稳定。

实验室气体管道的材质要求

     （1）对所有气体无渗透性

     （2）吸附效应少

     （3）对所输送的气体呈化学惰性

     （4）能快速使输送的气体达到平衡

       注：化学物质腐蚀影响等级 A—没有影响 B—轻微影响 C—中度影响 D—严重影响

       316不锈钢是继304不锈钢之后，第二个得到广泛应用的钢种，具有较好的耐腐蚀性，耐高温，强度等特点，所以我们一直用 316无缝不锈钢管。

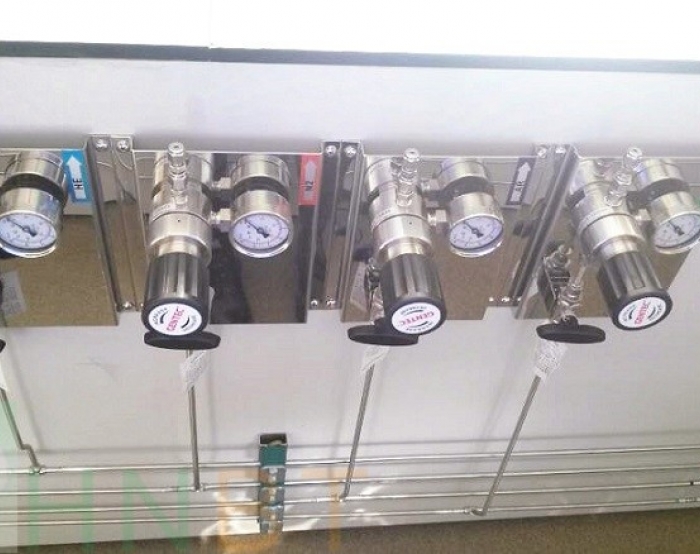

实验室供气系统设计要点

     （1）通过气瓶和输送管道将载气输送给仪器，在气瓶出口装有单向阀，可避免更换气瓶时有空气和水分混入，另外在一端安装泄压开关球阀，将多余的空气和水分排放后再接入仪器管道，保证仪器用气的纯度。

     （2）集中供气系统采用二级减压保证压力的稳定，采用二级减压的方式，一是，经过******级减压后，干路压力比气瓶压力大大降低，起到了缓冲管道压力的作用，提高了用气的安全，降低了应用的风险，二是保证仪器供气入口压力的稳定，降低了因为气体压力波动而引起的测量误差，保证了仪器使用的稳定性。

     （3）由于实验室有些仪器需要使用易燃气体，如甲烷，乙炔，氢气，做这易燃气体的管路时，应注意管路尽量短，减少中间接头的连接，同时，气瓶一定装入防爆气瓶柜内，气瓶输出端接回火器，可阻止火焰回流气瓶引起的爆炸，防爆气瓶柜顶端应有连接到室外的通风排气口，且有泄漏报警装置，一旦泄漏能及时报警并将气体排到室外。

实验室气体工程安装注意事项

     （1） 管径为1/8的管路很细且特软，安装后不直，很不美观，建议管径为1/8的全部换成1/4，在二级减压器末端加一变径就可以了。

     （2） 氮气，氩气，压缩空气，氦气，甲烷，氧气的已经减压器压力表量程为0—25Mpa，二级减压器为0—1.6 Mpa。乙炔一级减压器量程为0—4 Mpa，二级减压器为0—0.25 Mpa。

     （3） 氮气，氩气，压缩空气，氦气，氧气钢瓶接头共用氢气钢瓶接头分两种，一是正转钢瓶接头，另一是反转。大气瓶用的是反转，小气瓶用的是正转。

     （4） 气体管路每隔1.5m设一管子固定件弯曲处及阀门两端都应设固定件。

     （5） 气体管路应沿墙明设，以便安装维护
